BJS

產品特點:

* 是一般用於薄膜、面板、紙類的除去表面靜電壓。
* 裝置從結構上減少了電擊。
* 標準高壓電纜長度為1m。
* 桿型電極的最佳設定距離是距離產品約 30~50mm。
* 對欲去除靜電物體的應對速度最大為120m/分鐘。 (若超過120m/分, 可設定多個來因應,有關規格請向營業部門諮詢)
* 提高了牢固性：透過內部充填進一步提高了牢固性。
* 易於設定：比傳統產品(BHCS)提高了設定的自由度。
* 改善了除靜電速度：除電速度比傳統產品(BHCS)更為快速。
※不使用 CDA 時

產品規格:

※ 高壓電源與除靜電電極的布線範例及注意事項（ELIMINOSTAT：SAT系列）

布線範例及注意事項

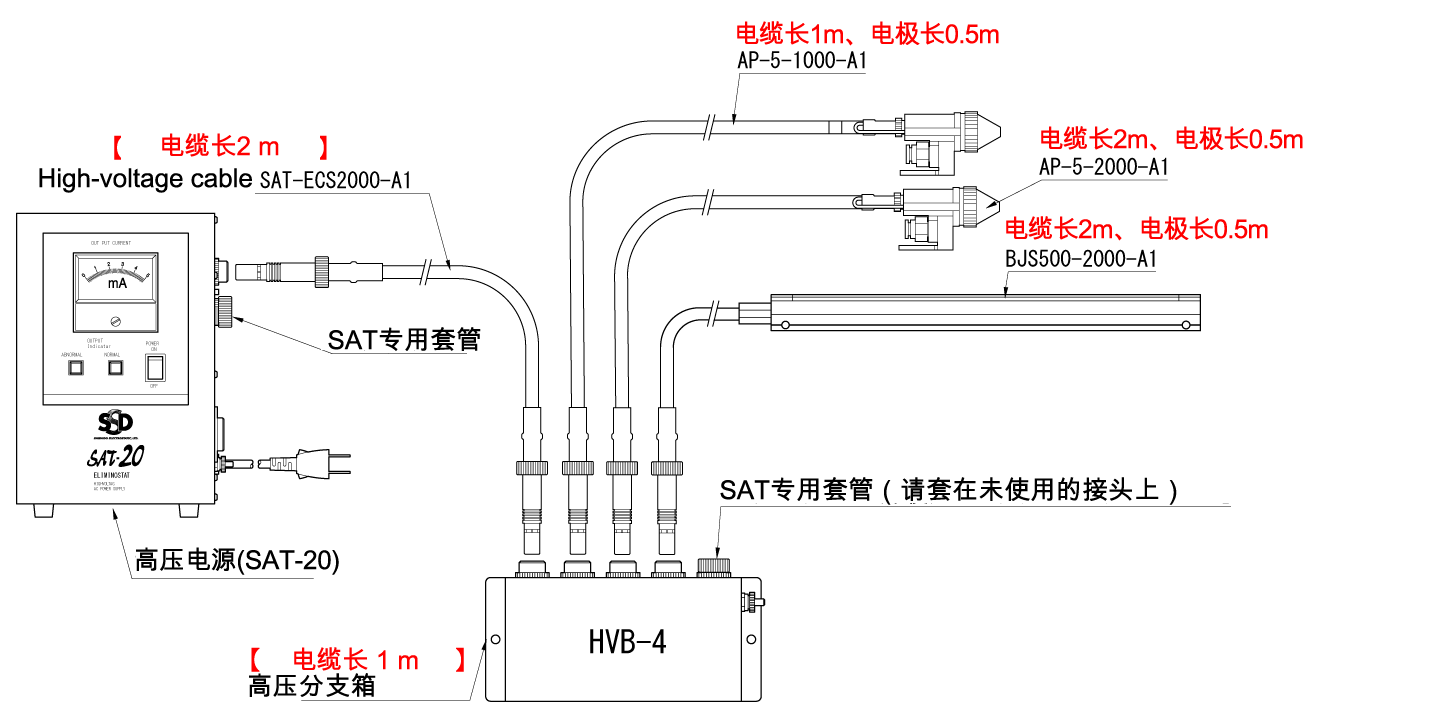

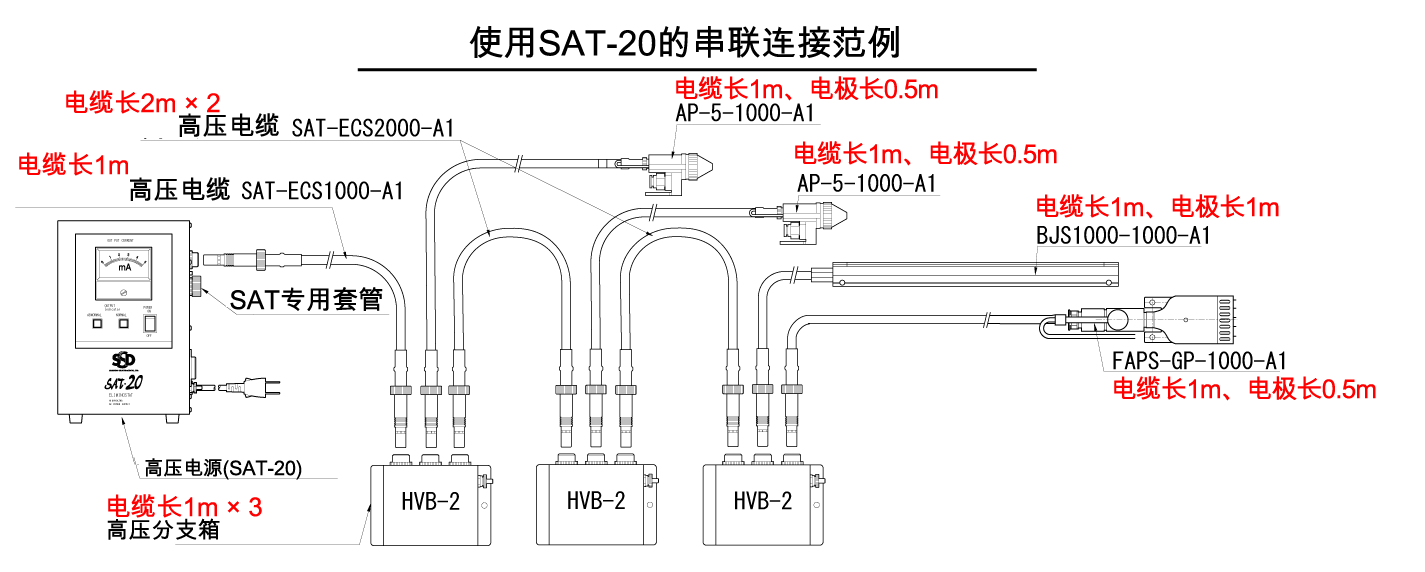

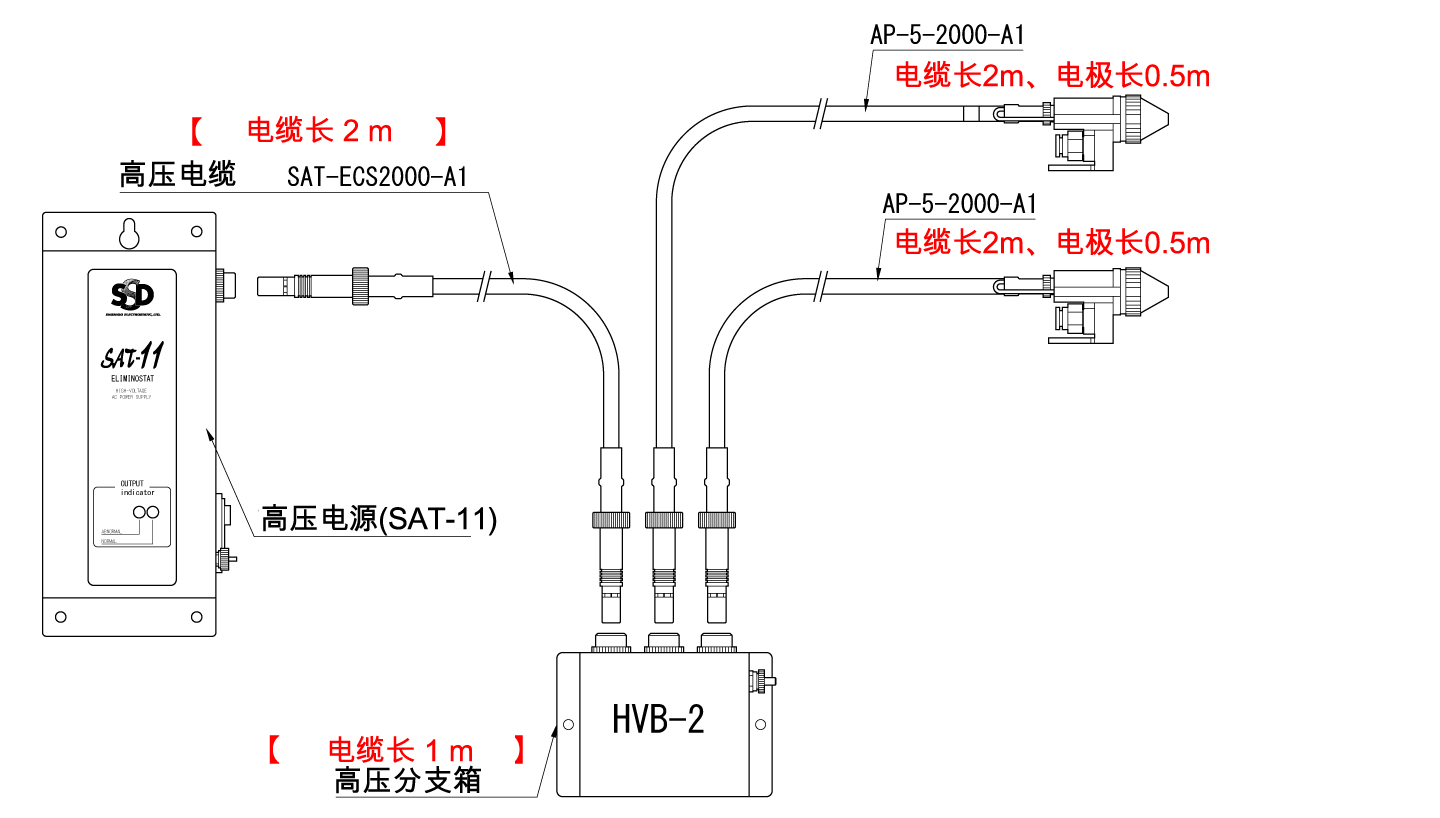

▴SAT系列的高壓電源與除靜電電極的布線範例

此處對SSD產品中的SAT系列高壓電源與交流外施高壓式除靜電電極（桿型、空氣型）的布線範例進行說明。

高壓電源的最大負荷電流取決於機型，無法超負荷連接。除靜電電極根據主體長度和電纜長度的不同，通常各自流過的負荷電流也不同。因此，在組合使用時，要確保不能超過所連接的高壓電源的最大負荷電流。敝公司建議在選擇電極時，把負荷電流視為「電極長度」與「電纜長度」，並參照下述計算公式【重要計算公式】。此時，分支箱的電纜長度請按照1m換算，AP-5、AG-5、FAPS-GP的電極長度請按照0.5m換算。

重要计算公式

重要計算公式

▴高壓電源和外施高壓式除靜電電極在布線時的注意事項

交流外施高壓式除靜電電極必須和高壓電源連接後使用。

使用多個電極時，要用分支箱連接高壓電源。

參照「重要計算公式」，請確認不超過高壓電源的可最大連接長度。

外施高壓式除靜電電極是高壓機器。

布線時請遵守下述注意事項正確使用。

詳情請參照說明書。

電極長度與布線長度的總和	選擇時請勿超出「重要計算公式」。
電極接頭的插入	把接頭插進最深處，用螺紋壓圈固定結實。
高壓電纜	要避免外加較強的壓力，如用扎帶緊綁或拉扯等，彎曲半徑要在60以上。
電極與接地體的距離	每個電極都有最短可安裝距離。詳情請參照說明書。
電極與除靜電對象物體的距離	每個電極都有可安裝距離。詳情請參照說明書。
除靜電對象物體與接地體的關係	若除靜電對象物體附近有接地體，可能無法起到除靜電的效果。詳情請參照說明書。
清潔、維護	除靜電電極是高壓機器，需要定期清潔，詳情請參照說明書。
未使用的SAT母頭	遇到分支箱等不需要用到電極的情況時，務必在剩餘的SAT母頭上套上SAT專用套管（選購件）。
